4錐齒輪和準雙曲面齒輪的分類
4.1按齒輪的外形和軸線的相互關系
4.1.1錐齒輪
分度曲面爲圓錐面的齒輪
4.1.2錐齒輪副
一對軸線相交線的錐齒輪。

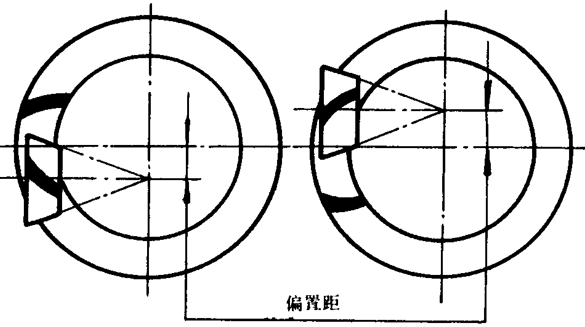

4.1.3準雙曲面齒輪副
一對軸線交錯的 ，圓錐形或近似於圓錐形的齒輪。
4.1.4準雙曲面齒輪
準雙曲面齒輪副中的任何一個齒輪 。
4.1.5冠輪
分錐角爲90°的錐齒輪。
同義詞 平面齒輪

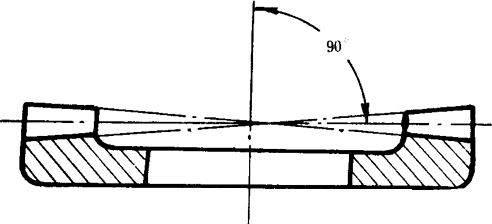

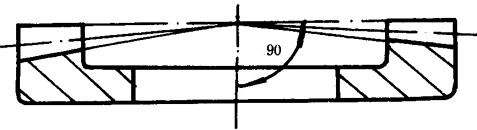

4.1.6平頂齒輪
頂錐角爲90°的錐齒輪。
4.1.7端面齒輪
頂錐角及根錐角均爲90°的錐齒輪或準雙曲面齒輪
4.1.8圓柱齒輪端面齒輪副
由端面齒輪及其配對的圓柱齒輪成的 、軸交角呈90°相交或交錯的齒輪副 。

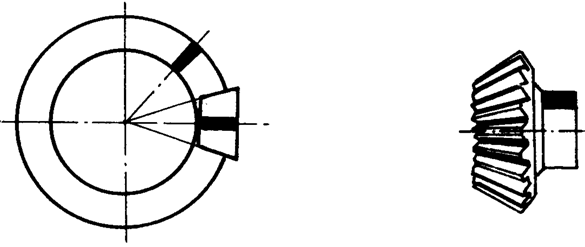

4.1.9正交錐齒輪副
一對軸線相交成90°的錐齒輪 。
4.1.10正交錐齒輪
正交錐齒輪副的任何一個齒輪。
4.1.11等徑正交錐齒輪
直徑相等的正交錐齒輪

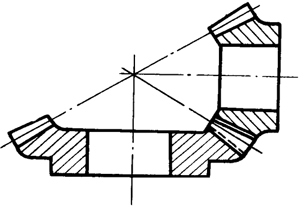

4.1.12斜交錐齒輪副
一對軸線相交成不等於90°的任意角度的錐齒輪。
4.1.13斜交錐齒輪
斜交錐齒輪副中的任何一個齒輪 。
4.2按齒線的形狀

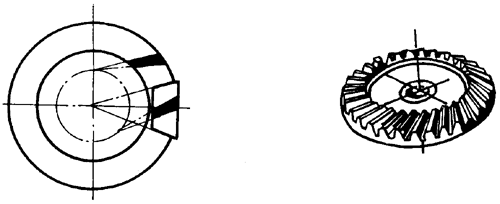

4.2.1直齒錐齒輪
齒線爲分度圓錐面的直母線的錐齒輪。

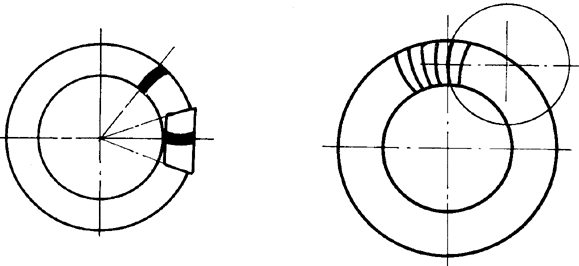

4.2.2斜齒錐齒輪
産形冠輪上的齒線是不通過錐頂的直線的錐齒輪。
4.2.3曲線齒錐齒輪
産形冠輪的齒線是某種平面曲線的錐齒輪。

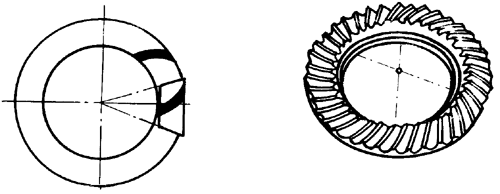

4.2.4弧齒錐齒輪
産形冠輪的齒線是圓弧的錐齒輪。
4.2.5零度齒錐齒輪
中點螺旋角爲零度的曲線齒錐齒輪，有時也指中點螺旋角爲10°以下的曲線齒錐齒輪。

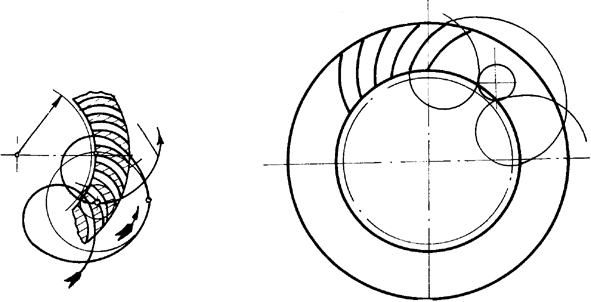

4.2.6擺線齒錐齒輪
産形冠輪的齒線是長輻外擺線的錐齒輪。

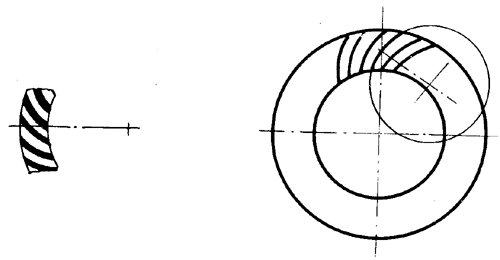

4.2.7準漸開線齒錐齒輪
産形冠輪的齒線近似於漸開線的錐齒輪。
4.2.8左旋齒錐齒輪
具有左旋齒的錐齒輪。
4.2.9右旋齒錐齒輪
具有右旋齒的錐齒輪。

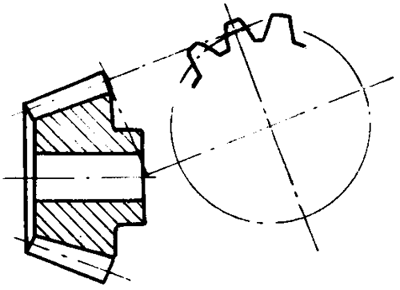

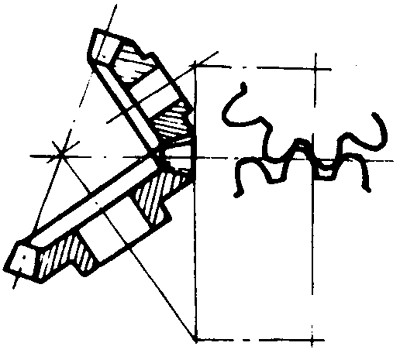

4.2.10錐齒輪的當量圓柱齒輪
一個假想的圓柱齒輪，其節圓半徑等於所研究的錐齒輪的背錐距，並且其端面模數 、齒高系數 、變位系數等於此錐齒輪的背錐面上的這些參數。
4.2.11當量圓柱齒輪副
當錐齒輪副中，它的兩個錐齒輪的相齧合的當量圓柱齒輪，稱爲當量圓柱齒輪副。
4.3按齒廓的形狀
4.3.1直線齒廓錐齒輪
法向齒廓爲直線的錐齒輪。
4.3.2圓弧齒廓錐齒輪
法向齒廓爲圓弧的錐齒輪。
4.3.3圓弧齒廓球面錐齒輪
法向齒廓爲圓弧，産形冠輪齒面爲球面的錐齒輪。
4.3.4修正展成齒廓錐齒輪
採用修正展成運動加工出的錐齒輪。
4.4按輪齒的錐度
4.4.1正常錐度齒錐齒輪
輪齒正常收縮的錐齒輪。
4.4.2雙重錐度齒錐齒輪
輪齒雙重收縮的錐齒輪。
4.4.3等高齒弧齒錐齒輪
輪齒大小端齒高相等的錐齒輪 |
